DCMU 24P CNBO BOX-应用于机床主轴编码器信号诊断、数据记录及信号校准的测量工具

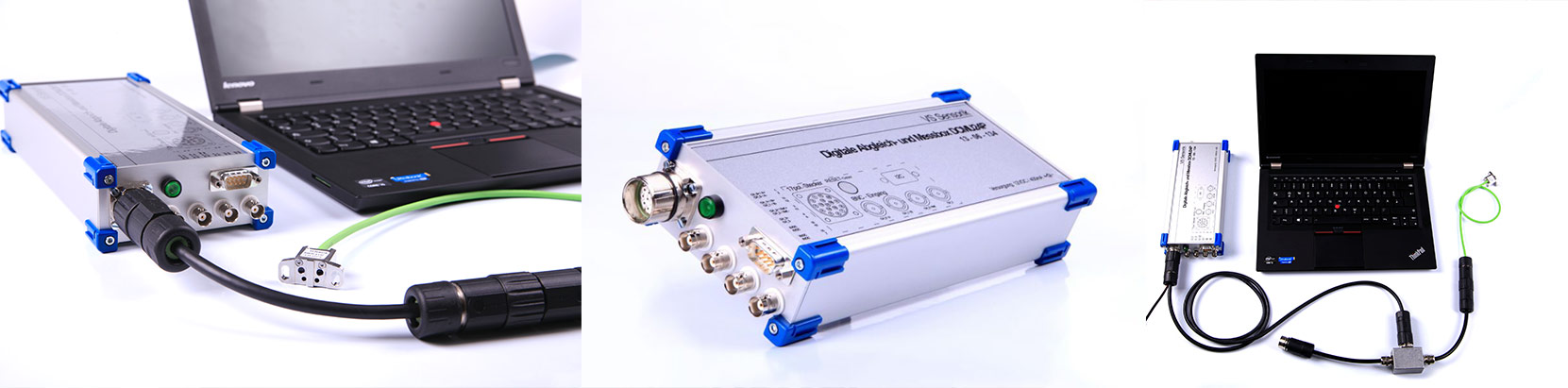

仅使用一台笔记本电脑连接我们的编码器测量工具设备（DCMU box），就可以轻松对编码器信号进行检测调试

并对检测数据记录或者对编码器进行校准。

DCMU测量工具可实现:

高分辨率，配有四通道USB测试内部单元-在USB调试下通过编码器的I2C和Puv界面进行协议通讯，可以设置或

者修改编码器的内部信号参数-可存储编码器测试、校准数据及显示实时的编码器运行状况

我们为德国多家主轴生产商提供编码器测量设备用以协助客户进行质量控制、售后服务等。

有关测试工具软件介绍:

VS的DCMU box测量工具盒其内部嵌入了非常实用的操作软件，这些软件是通过我们客户大量实际使用中提出

的建议，我们不断整理改进而成，用以更方便的服务于客户，这样确保了客户在使用测试盒时更加方便。

软件包括以下内容:

• 设备内部内置存储单元，可存储编码器测试、校准数据及显示实时的编码器运行数据

• 适用于微软Windows操作系统的驱动软件

• TRIM：软件包TRIM包括软件TRIM-P和TRIM-Tablet，TRIM Tablet是作为TRIM-P的简化版，适用于低

  版本CPU。

• 处理器的带有Windows处理系统的电脑或者平板电脑

• 快速编码器信号实时在线分析（测量转速可达100000rpm）

• 高清显示，并使用不同颜色区别编码器重要信号特征（模拟信号SIN/COS，绿色：正常；红色：错误）

• 分析编码器码盘质量（是否存在缺陷，以及是否存在偏心跳动）

• 记录信号以及码盘参数数据，并以EXCEL多种可选方式进行文件导出

• 在线可视化，数字化记录编码器数据

• 自动调节1Vpp编码器信号（协同使用Procal软件）

• 监测：适用于在线监测编码器模拟信号的软件

• 可高清显示编码器模拟信号SIN/COS重要信号参数

• 在线可视化监测SIN/COS模拟信号的信号路径（通过外部触发功能）：编码器连接在控制器上，一旦控

  制器监测到信号错误，相应的来自控制器的输出信号会激活监控程序。一旦外部触发被激活，编码器的

  信号路径将会在被设置的时间空档内再触发时间点前被记录，可以通过分析记录的数据来判断数据错误

  原因。

OSZI示波器软件:

• 示波器显示

• 数据记录

• FFT分析

• DCMU box校准

ProCal-I2C软件:

• 可设定编码器信号1Vss参数（通过I2C界面）

• 在TRIM软件的协助下自动调整1Vss编码器信号参数

• 读取编码器产品序列号或者生产相关数据用于追溯

ProCal-Puv软件:

• 可设定编码器1Vss参数（通过I2C界面或者Puv界面）

• 在TRIM软件的协助下自动调整1Vss编码器信号参数

• 运行时间记录以及速度监测

• 读取编码器产品序列号或者生产相关数据用于追溯
